Bilans rekuperacji – po czym poznać złe przepływy?

Złe przepływy w rekuperacji poznasz najczęściej po objawach w konkretnych pokojach: duszno i wysokie CO2 w sypialni, parująca łazienka, zapachy z kuchni w salonie, gwizd na anemostacie albo drzwi, które same się zamykają. Potwierdzić to może jednak tylko pomiar strumienia powietrza na każdym anemostacie i porównanie go z projektem. Równe procenty obu wentylatorów na sterowniku nie oznaczają, że bilans rekuperacji jest prawidłowy.

Czym jest bilans rekuperacji?

Bilans rekuperacji to relacja między ilością powietrza nawiewanego a wywiewanego. Rekuperator nawiewa świeże powietrze do pokoi (sypialnie, salon, gabinet), a wywiewa je z pomieszczeń „brudnych” (kuchnia, łazienki, WC, garderoba, pralnia). Powietrze przepływa między nimi przez podcięcia drzwi lub kratki transferowe.

Ocena obejmuje dwa poziomy. Pierwszy to suma: ile metrów sześciennych na godzinę wchodzi do domu, a ile z niego wychodzi. Drugi to rozdział – czy każdy pokój dostaje tyle, ile przewiduje projekt. Prawidłowa suma nie wyklucza problemu, jeśli sypialnia dostaje za mało, a salon za dużo.

Ile powietrza powinno płynąć? Wartości odniesienia

Wartości projektowe wynikają z projektu wentylacji. Punktem odniesienia dla domów jest norma PN-B-03430 z późniejszą zmianą, która określa minimalne strumienie wywiewu i nawiewu.

W typowym domu jednorodzinnym suma wynosi zwykle ok. 200–250 m³/h. Nawiew powinien równoważyć wywiew – ewentualne celowe odchylenie (np. lekka przewaga wywiewu) wynika z projektu i jest opisane w protokole.

Po czym poznać złe przepływy w rekuperacji?

Objawy w pokojach

• Duszno w sypialni rano, wysokie CO2 – za mały nawiew lub zamknięte drzwi bez podcięcia. Pomocny jest nocny pomiar CO2 w sypialni.
• Łazienka długo paruje po prysznicu – za mały wywiew.
• Zapachy z kuchni rozchodzą się po domu – za mały wywiew z kuchni lub przewaga nawiewu. Szczegóły w poradniku Rekuperacja a zapachy z kuchni.
• Wyraźny przeciąg lub zimny strumień przy jednym anemostacie – za duży strumień w tym punkcie.
• Gwizd lub szum na anemostacie – zbyt mocno przymknięty talerzyk przy dużym przepływie.

Objawy w całym domu

• Drzwi wejściowe trudno otworzyć lub same się domykają – wyraźna nierównowaga ciśnień.
• Kominek „cofa” dym przy rozpalaniu – podciśnienie w domu (patrz rekuperacja i kominek).
• Szron na wymienniku zimą pojawia się szybciej niż wcześniej – możliwa przewaga nawiewu zimnego powietrza.
• Parujące szyby w części pomieszczeń.

Żaden z tych objawów sam nie wskazuje przyczyny. Może nią być zły rozdział, zabrudzony filtr, zgnieciony kanał, przestawiony anemostat albo zamknięte drzwi bez transferu powietrza.

Dlaczego równe procenty wentylatorów nie oznaczają bilansu?

Instalacja nawiewna i wywiewna mają różne długości, liczbę kolan, rozdzielacze i filtry, a więc różne opory. Ten sam bieg wentylatora daje więc różne strumienie po obu stronach. Producent Vallox w instrukcji regulacji zaleca najpierw ustawienie strony wywiewnej na podstawie pomiaru i krzywych wentylatora, potem dopasowanie nawiewu, a dopiero na końcu regulację anemostatów w trybie normalnej pracy.

W centralach ze stałym przepływem (CF) suma jest utrzymywana automatycznie, ale rozdział na pokoje nadal zależy od nastaw anemostatów. Przymknięcie jednego punktu przesuwa powietrze do pozostałych.

Jak wygląda prawidłowy pomiar przepływów

1. Wymiana lub kontrola filtrów – pomiar przy zapchanych filtrach jest niemiarodajny.
2. Ustawienie centrali w trybie normalnej pracy, z odzyskiem ciepła, bez wietrzenia intensywnego.

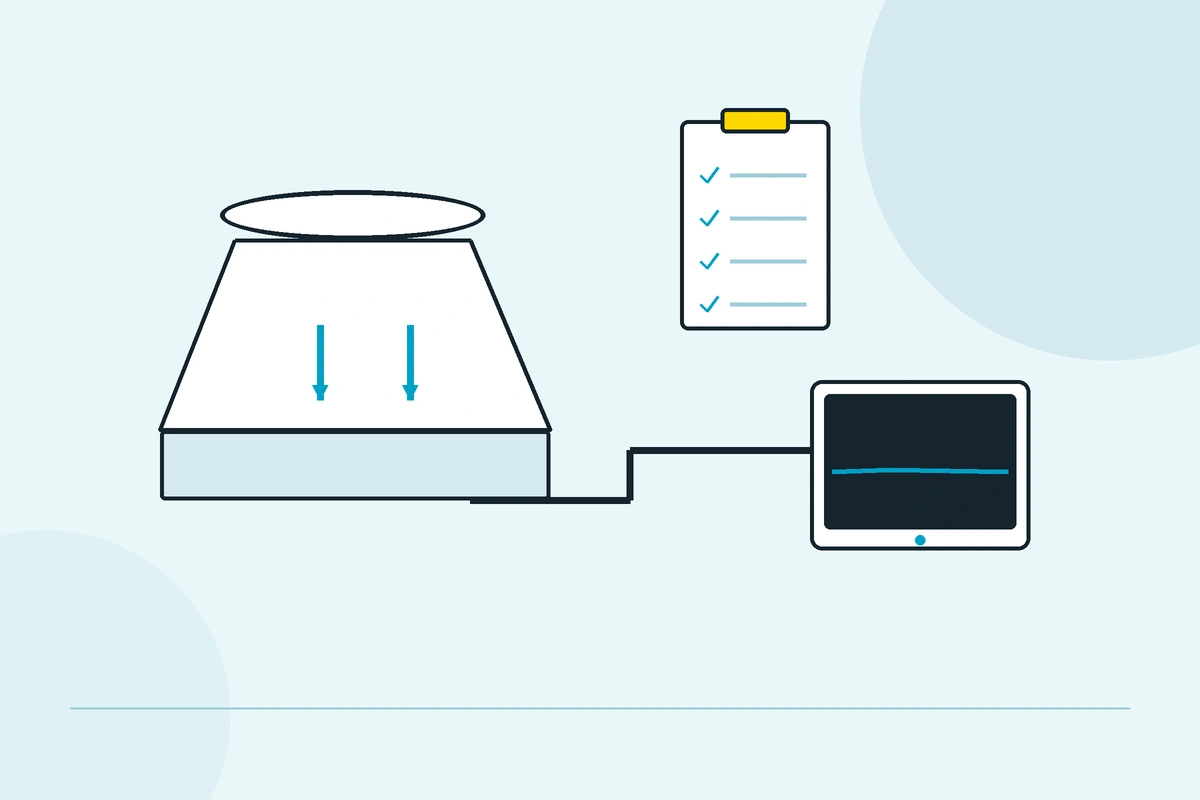

3. Pomiar strumienia na każdym anemostacie anemometrem z lejem lub kapturem pomiarowym.
4. Porównanie z projektem i korekta nastaw anemostatów oraz biegów wentylatorów.
5. Ponowny pomiar i zablokowanie nastaw anemostatów.
6. Sprawdzenie pozostałych trybów (wietrzenie, nieobecność) – zmienia się tylko prędkość wentylatorów, nie nastawy anemostatów.
7. Zapis wyników w protokole.

Vallox odradza pomiary przy silnym mrozie i bardzo wysokiej wilgotności w domu. Kartka papieru, dłoń czy aplikacja w telefonie nie dają wyniku porównywalnego z protokołem.

Co powinien zawierać protokół regulacji

• Listę punktów z nazwą pomieszczenia i typem anemostatu.
• Wartość projektową i zmierzoną w m³/h dla każdego punktu.
• Nastawę anemostatu (liczbę obrotów talerzyka lub pozycję).
• Bieg lub procent wentylatorów i tryb pracy centrali podczas pomiaru.
• Sumę nawiewu i wywiewu.
• Opis odstępstw i decyzji dla punktów, których nie dało się wyregulować.

Taki dokument pozwala odtworzyć ustawienia po czyszczeniu czy remoncie. Więcej w artykule Odbiór rekuperacji – jakie dane powinien mieć protokół.

Kiedy wezwać serwis

• Nie masz protokołu regulacji albo nie odpowiada on obecnemu stanowi.
• Po czyszczeniu anemostatów lub remoncie zmieniły się szum i odczucie nawiewu.
• Czujnik CO2 w sypialni regularnie pokazuje wysokie wartości mimo pracy centrali.
• Łazienka paruje, a zapachy z kuchni rozchodzą się po domu.
• Drzwi wejściowe lub kominek zachowują się inaczej niż wcześniej.

Sam możesz wymienić filtry, oczyścić talerzyki anemostatów bez zmiany ich nastaw i zapisać objawy. Regulację przepływów zostaw osobie z miernikiem.

Jak to wygląda u nas w praktyce

Kontrolę bilansu w CCS-Instal zaczynamy od projektu i dotychczasowego protokołu oraz rozmowy o objawach. Sprawdzamy filtry i stan centrali, mierzymy strumień na każdym anemostacie kapturem pomiarowym, porównujemy wyniki z projektem i korygujemy nastawy anemostatów oraz wentylatorów. Klient dostaje protokół z wartościami projektowymi, zmierzonymi i nastawami, a jeśli któregoś punktu nie da się wyregulować – opis przyczyny (np. zgnieciony kanał) i propozycję naprawy. Zakres usługi opisujemy na stronie wentylacja i rekuperacja.

Najczęstsze pytania

Czy nawiew i wywiew w rekuperacji powinny być równe?

Co do zasady sumy powinny się równoważyć, co wynika też z normy. Projektant może przewidzieć niewielkie celowe odchylenie, np. przewagę wywiewu. Ważne, żeby było zapisane w projekcie i protokole, a nie przypadkowe.

Czy po czyszczeniu anemostatów trzeba regulować rekuperację od nowa?

Jeśli talerzyki wróciły na swoje miejsca z tymi samymi nastawami, zwykle nie. Zamienione anemostaty lub przekręcone talerzyki zmieniają rozdział powietrza i wtedy potrzebny jest ponowny pomiar.

Czym zmierzyć przepływ w anemostacie?

Wiarygodny wynik daje anemometr z lejem lub kapturem pomiarowym dopasowanym do średnicy anemostatu. Pomiar prędkości „w punkcie” małym anemometrem bez leja daje duży błąd.

Czy automatyka centrali sama ustawi bilans?

Centrala ze stałym przepływem utrzyma zadane sumy nawiewu i wywiewu, ale nie rozdzieli powietrza właściwie na pokoje. Rozdział ustala się nastawami anemostatów na podstawie pomiaru.

Jak często sprawdzać przepływy w rekuperacji?

Po odbiorze instalacji, po każdym czyszczeniu kanałów lub remoncie oraz gdy pojawiają się objawy. Przy corocznym przeglądzie warto sprawdzić przynajmniej sumy i kilka kluczowych punktów, np. sypialnie i łazienki.
