Ukrytą instalację klimatyzacji – tzw. przygotowanie pod klimatyzację – wykonuje się na etapie remontu, zanim zostaną położone tynki, gładzie i zabudowy: w bruździe lub nad sufitem podwieszanym prowadzi się dwie zaizolowane rury miedziane, przewód elektryczny i odpływ skroplin ze stałym spadkiem. Żeby to miało sens, trzeba wcześniej wybrać przynajmniej klasę i moc urządzenia, miejsca jednostek oraz agregatu, a rury przed zakryciem sprawdzić próbą szczelności. Dobrze wykonane przygotowanie pozwala potem zamontować klimatyzator w jeden dzień, bez kucia i bez korytek na ścianie.
W skrócie
- Przygotowanie robi się przed tynkami i gładziami – po malowaniu oznacza już kucie i poprawki.
- Średnice rur zależą od mocy urządzenia – dla typowych splitów 2,5–3,5 kW to zwykle 1/4″ i 3/8″, ale trzeba to potwierdzić dla wybranej serii.
- Każdy model ma maksymalną długość instalacji i różnicę wysokości; przykładowo w jednym z popularnych agregatów Daikin to 20 m i 15 m.
- Odpływ skroplin potrzebuje stałego spadku bez syfonów i „garbów” albo zaplanowanej pompki.
- Przed zakryciem: próba szczelności azotem, zaślepienie końców rur i dokumentacja zdjęciowa z wymiarami.
Na czym polega ukryta instalacja klimatyzacji?

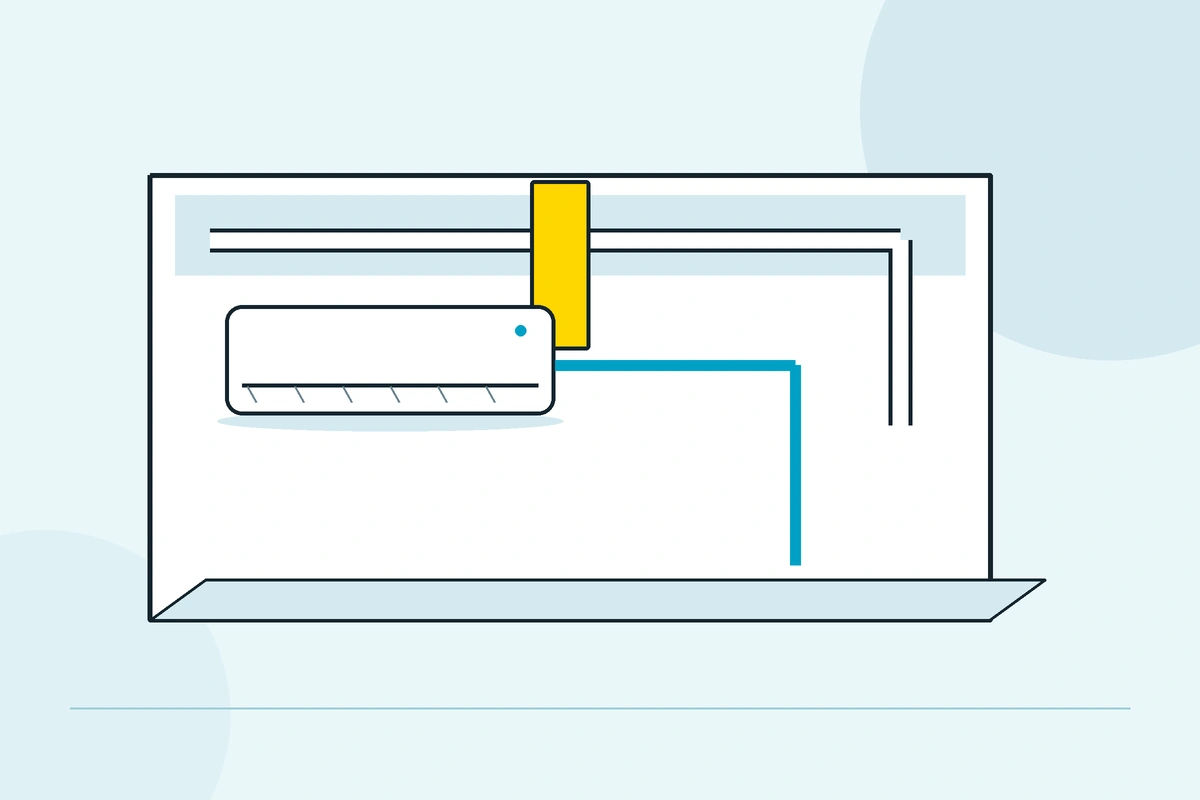

Przygotowanie pod klimatyzację to wszystko, co łączy jednostkę wewnętrzną z agregatem, schowane w ścianie, suficie lub podłodze. W jego skład wchodzą: rura cieczowa i gazowa z miedzi chłodniczej w otulinie, przewód zasilająco-sterujący, rura odpływu skroplin oraz – zależnie od projektu – osobny obwód zasilania agregatu z rozdzielnicy.
Na ścianie zostają tylko zaślepione końcówki w miejscu przyszłej jednostki, a na elewacji lub balkonie – wyprowadzenie pod agregat. Po wykończeniu wnętrza instalator wiesza jednostki, łączy rury, osusza instalację próżnią i uruchamia system.
Co trzeba ustalić przed wykonaniem tras?
Najczęstszy błąd to położenie „jakichś rur” bez wybranego urządzenia. Średnice, maksymalna długość i dopuszczalna różnica wysokości wynikają z dokumentacji konkretnej serii. Przykładowo instrukcja montażu agregatu Daikin RXA podaje rury 6,4 mm i 9,5 mm, długość od 1,5 do 20 m, różnicę wysokości do 15 m i brak dodatkowego czynnika do 10 m – inne modele mają inne wartości.
Lista decyzji przed bruzdowaniem
- Które pomieszczenia chłodzisz i czy klimatyzacja ma też grzać – to wpływa na moc i liczbę jednostek.
- Split w każdym pokoju czy system multi-split – inne trasy i miejsce na agregat; porównanie znajdziesz w poradniku multi-split czy kilka splitów.
- Typ jednostki wewnętrznej: ścienna, kasetonowa, kanałowa – każda wymaga innego przygotowania i dostępu serwisowego.
- Miejsce agregatu: elewacja, balkon, grunt, dach – z dostępem serwisowym i odpływem wody z odszraniania.
- Sposób odprowadzenia skroplin: grawitacyjnie na zewnątrz, do kanalizacji przez syfon lub pompką.
- Zasilanie: osobny obwód i zabezpieczenie zgodne z dokumentacją urządzenia, uzgodnione z elektrykiem.
Jak wykonać trasy rur i odpływu?
Rury chłodnicze prowadzi się w otulinie o grubości dobranej do średnicy – w cytowanej instrukcji Daikin to co najmniej 10 mm na rurze cieczowej i 13 mm na gazowej, przy wysokiej wilgotności więcej. Każda rura ma osobną otulinę, a łuki gnie się giętarką, bez załamań. Trasa powinna być jak najkrótsza i bez zbędnych „podnoszeń”, w których zbiera się olej.
Ważne ograniczenie dotyczy czynnika R32, używanego dziś w większości splitów: połączenia rozłączne (kielichowe) w pomieszczeniach mieszkalnych są dopuszczalne praktycznie tylko bezpośrednio przy jednostce wewnętrznej. Trasa w ścianie powinna więc być ciągła albo łączona lutowaniem, a złącze przy jednostce – dostępne po zdjęciu obudowy.
Odpływ skroplin potrzebuje stałego spadku na całej długości, bez syfonów i odcinków poziomych z „garbem”. Jeśli grawitacja nie wystarcza, zaplanuj pompkę skroplin z miejscem montażu, w którym da się ją później wyczyścić lub wymienić.
Kontrole przed zamknięciem ścian
| Kontrola | Jak wykonywana | Co zachować |
|---|---|---|
| Próba szczelności rur | Napełnienie azotem pod ciśnieniem z instrukcji, kontrola połączeń i spadku ciśnienia | Wartość ciśnienia, czas, data |
| Zabezpieczenie końców | Zaślepienie lub zaprasowanie, ewentualnie pozostawienie azotu | Opis stanu końcówek |
| Drożność i spadek odpływu | Wlanie wody na końcu przy jednostce | Zdjęcie wypływu, długość trasy |
| Izolacja | Oględziny ciągłości otuliny na całej trasie | Zdjęcia przejść przez ściany |
| Przewody elektryczne | Sprawdzenie ciągłości i oznaczeń przez elektryka | Opis obwodu w rozdzielnicy |
| Przebieg tras | Zdjęcia z miarą od narożników, podłogi i sufitu | Rzut z naniesionymi trasami |
Zdjęcia rób z punktami odniesienia – róg okna, gniazdko, krawędź sufitu – i z miarką w kadrze. Po latach to jedyny sposób, żeby bez ryzyka powiesić półkę albo obraz na tej ścianie.
Drugi etap: montaż urządzeń po remoncie
Po malowaniu instalator wiesza jednostki, przycina i kielichuje rury przy jednostce wewnętrznej, łączy agregat i podłącza odpływ. Instalację osusza się pompą próżniową – instrukcje producentów wymagają zwykle osiągnięcia podanego podciśnienia i utrzymania go przez określony czas, np. w cytowanej instrukcji Daikin odsysanie trwa co najmniej 2 godziny i kolejną godzinę kontroli. Dopiero potem otwiera się zawory i uruchamia system.
Jeśli między etapami zmieniłeś model lub markę, instalator musi ponownie sprawdzić zgodność średnic, długości i czynnika. Stare przygotowanie, np. sprzed kilku lat, warto też przed montażem ponownie sprawdzić pod ciśnieniem. Jak ocenić istniejące rury, opisujemy w poradniku wymiana starej klimatyzacji – czy zostawić przewody.
Kiedy wezwać serwis
- Przygotowanie zostało wykonane bez próby szczelności albo nie masz żadnego zapisu jej wyniku.
- Końcówki rur były niezaślepione przez dłuższy czas remontu – do środka mógł dostać się pył i wilgoć.
- Po montażu jednostka kapie lub na ścianie pod trasą odpływu pojawia się zawilgocenie.
- Na ścianie wzdłuż trasy rur pojawiają się wykwity wilgoci – możliwa przerwana izolacja i kondensacja.
- Urządzenie po kilku miesiącach traci wydajność, co może wskazywać na nieszczelność w ukrytej części.
Jak to wygląda u nas w praktyce
Przy remoncie zaczynamy od wizji lokalnej i ustalenia, jakie urządzenia mają się pojawić – na tej podstawie dobieramy średnice, trasy, miejsce agregatu i sposób odprowadzenia skroplin. Wykonujemy przygotowanie, próbę szczelności azotem i zaślepienie rur, a klient dostaje zdjęcia tras z wymiarami i opis tego, co jest w ścianie. Po zakończeniu prac wykończeniowych montujemy urządzenia, osuszamy instalację próżnią i uruchamiamy system z protokołem. Szczegóły na stronie montaż klimatyzacji.
Najczęstsze pytania
Kiedy robić przygotowanie pod klimatyzację w czasie remontu?
Po wykonaniu instalacji elektrycznej i hydraulicznej, a przed tynkami lub zabudową płytami. W nowym budynku zwykle przed tynkowaniem, w remontowanym mieszkaniu przed szpachlowaniem i malowaniem.
Czy można przygotować instalację bez wyboru klimatyzatora?
Można przy dobrze określonych założeniach – mocy, typie jednostek i miejscu agregatu – ale wtedy wybór urządzenia jest ograniczony do modeli pasujących do wykonanych średnic i długości. Bez tych założeń ryzyko niedopasowania jest duże.
Ile kosztuje przygotowanie pod klimatyzację?
Koszt zależy od długości tras, liczby jednostek, rodzaju przegród i sposobu odprowadzenia skroplin. Dlatego wyceniamy je po oględzinach lub na podstawie rzutu z zaznaczonymi miejscami jednostek.
Czy rury w ścianie mogą łączyć się na złączkę?
Przy czynniku R32 złącza rozłączne w pomieszczeniach są dopuszczalne praktycznie tylko przy jednostce wewnętrznej. W ścianie trasa powinna być ciągła albo lutowana.
Czy da się ukryć agregat?
Można go osłonić, ale osłona nie może ograniczać przepływu powietrza ani dostępu serwisowego. Odstępy od ścian i przeszkód podaje instrukcja agregatu.
Remontujesz? Przygotujemy instalację klimatyzacji przed tynkami
Prześlij rzut i etap remontu – zaplanujemy trasy, miejsca jednostek i agregatu, zanim ściany zostaną zamknięte.
Zapytaj o bezpłatną wycenę · tel. 576 736 476 · Gliwice, Zabrze, Ruda Śląska i okolice
