Filtr siatkowy a separator magnetyczny – co chroni instalację ogrzewania?

Filtr siatkowy i separator magnetyczny chronią instalację ogrzewania na dwa różne sposoby: filtr mechanicznie zatrzymuje cząstki większe niż oczka siatki, a separator wytrąca zanieczyszczenia w komorze o spowolnionym przepływie i dodatkowo wyłapuje magnesem drobiny żelaza. W domu z kotłem kondensacyjnym lub pompą ciepła najczęściej najlepiej sprawdza się separator z magnesem na powrocie przed źródłem ciepła, a filtr siatkowy tam, gdzie trzeba zatrzymać grubsze zanieczyszczenia, np. przy płukaniu i rozruchu instalacji.

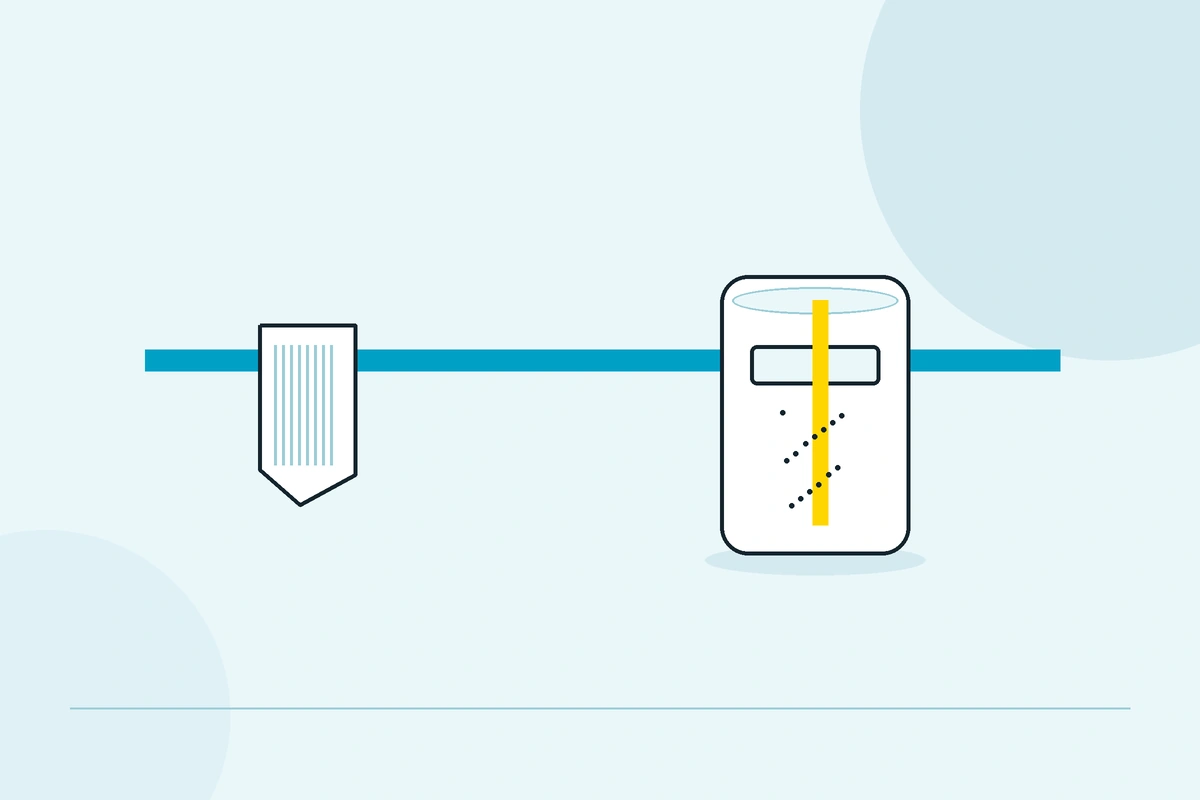

Czym różni się filtr siatkowy od separatora magnetycznego?

Filtr siatkowy (najczęściej skośny „Y” albo filtr z wkładem) działa jak sito. Woda przechodzi przez siatkę ze stali nierdzewnej, a wszystko, co jest większe od oczek, zostaje we wkładzie. Przykładowo Caleffi FILTERSTOP serii 5771 ma siatkę 160 µm, a w filtrach przemysłowych spotyka się wkłady od ok. 100 do 500 µm.

Separator zanieczyszczeń nie przesiewa wody przez drobne oczka. W jego korpusie przepływ zwalnia, a wewnętrzny element o dużych prześwitach powoduje, że cięższe cząstki opadają do komory osadu. Wersja z magnesem dodatkowo przyciąga drobiny tlenków żelaza. Caleffi przy separatorze DIRTMAG 5453 podkreśla, że jego skuteczność nie spada z czasem, bo nic się nie zatyka – w przeciwieństwie do typowych filtrów.

Czy magnes zatrzymuje wszystkie zanieczyszczenia?

Nie. Magnes łapie tylko cząstki ferromagnetyczne – głównie magnetyt, który powstaje z korozji stalowych grzejników i rur. To ten czarny szlam, który wylewa się przy odpowietrzaniu starego grzejnika. Piasek, kamień, opiłki miedzi, resztki uszczelnień czy osad z aluminium nie są magnetyczne, więc magnes ich nie zatrzyma.

Dlatego dobre separatory łączą magnes z mechaniczną separacją lub siatką. Branżowe opracowania brytyjskiej normy BS 7593:2019 mówią o filtrze montowanym na stałe, który ma wyłapywać zarówno zanieczyszczenia magnetyczne, jak i niemagnetyczne. Przy wyborze urządzenia sprawdź więc nie tylko „czy ma magnes”, ale też, co zatrzymuje poza nim.

Co wybrać do kotła kondensacyjnego i pompy ciepła?

Nowoczesne źródła ciepła mają wymienniki o wąskich kanałach i czułe czujniki przepływu. Wymiennik płytowy pompy ciepła czy aluminiowy wymiennik kotła kondensacyjnego są wrażliwe na osad, a producenci często wymagają ochrony obiegu jako warunku gwarancji – sprawdź to w instrukcji swojego urządzenia.

• Nowa instalacja, nowe źródło – zwykle separator z magnesem na powrocie; płukanie instalacji przed uruchomieniem.
• Wymiana kotła w starej instalacji ze stalowymi grzejnikami – płukanie instalacji przed podłączeniem nowego źródła, potem separator z magnesem; w pierwszych tygodniach częstsze czyszczenie.
• Pompa ciepła z niskim zapasem przepływu – urządzenie o niskim oporze; filtr siatkowy tylko taki, jaki przewiduje producent, i z regularnym czyszczeniem.
• Rozruch i płukanie – filtr siatkowy z drobnym wkładem sprawdza się na czas uruchomienia, gdy w rurach są resztki montażowe.

Jeśli pompa ciepła zgłasza błąd przepływu, zatkany filtr jest jedną z pierwszych rzeczy do sprawdzenia – opisujemy to w poradniku Alarm niskiego przepływu w pompie ciepła – co oznacza?.

Gdzie zamontować separator lub filtr w kotłowni?

Standardowe miejsce to rura powrotna tuż przed źródłem ciepła – tak, by cała woda z instalacji przeszła przez urządzenie, zanim trafi do wymiennika. Caleffi dla DIRTMAG 5453 zaleca montaż na powrocie, najlepiej po stronie ssawnej pompy, zgodnie ze strzałką kierunku przepływu i z korpusem w pozycji pionowej.

1. Na powrocie, przed kotłem lub pompą ciepła, za ostatnim odgałęzieniem obiegów.
2. Z zaworami odcinającymi po obu stronach, żeby dało się obsłużyć urządzenie bez spuszczania wody z instalacji.
3. Z miejscem pod spustem na wiadro i swobodnym dostępem do magnesu.
4. Średnica i przepływ dobrane do instalacji – np. dla separatora 5453 producent podaje maks. ok. 1,2 m/s prędkości przepływu i maksymalne przepływy dla każdej średnicy.
5. Parametry pracy zgodne z instalacją: dla DIRTMAG 5453 to maks. 3 bar i 0–90°C.

Montaż w ciasnej zabudowie, za kotłem albo w miejscu, gdzie spust wypada nad elektroniką, sprawia, że urządzenie nie jest czyszczone. Przy modernizacji zaplanuj to razem z całą kotłownią – lista przygotowań jest w poradniku Modernizacja kotłowni pod pompę ciepła.

Jak często czyścić separator i filtr?

W sprawnej, czystej instalacji wystarcza czyszczenie raz w roku, przy przeglądzie przed sezonem. Brytyjskie wytyczne łączą serwis filtra z corocznym przeglądem kotła. W starej, zamulonej instalacji po montażu nowego źródła osad zbiera się szybko, więc pierwsze czyszczenie warto zrobić po kilku tygodniach pracy, a potem ocenić, ile się zebrało.

Co możesz zrobić sam: obejrzeć urządzenie, sprawdzić, czy nie ma przecieków, i zapisać ciśnienie na manometrze przed i po czyszczeniu przez serwis. Spuszczanie osadu i otwieranie wkładu to praca przy instalacji pod ciśnieniem i z gorącą wodą – zostaw ją serwisowi, który od razu uzupełni wodę i odpowietrzy obieg.

Co mówi zawartość separatora?

• Czarny, drobny szlam na magnesie – korozja stali w instalacji; trzeba sprawdzić stan wody i jej odpowietrzenie.
• Piasek i drobiny kamienia – zanieczyszczenia z napełniania lub montażu.
• Rdzawe płatki – zgorzelina ze starych rur.
• Dużo osadu po każdym czyszczeniu – instalacja wciąż koroduje i trzeba ustalić przyczynę, np. ciągłe dopuszczanie świeżej wody.

Separator to nie wszystko – stan wody grzewczej

Separator usuwa skutki korozji, ale nie jej przyczynę. Jeśli w instalacji ciągle pojawia się nowy szlam, zwykle winne jest powietrze lub częste uzupełnianie świeżej wody – a to często wynika ze spadków ciśnienia lub niesprawnego naczynia wzbiorczego. Opisujemy to w poradnikach Spada ciśnienie w ogrzewaniu i Naczynie przeponowe w CO – kiedy kontrola.

Preparaty chemiczne (inhibitory, środki czyszczące) dobiera się do materiałów instalacji i wymagań producenta źródła ciepła. Nie dodawaj ich na podstawie ogólnej porady i poproś serwis o zapis, jaki środek i w jakiej ilości został użyty.

Kiedy wezwać serwis

• Pompa ciepła lub kocioł zgłasza błąd przepływu albo przegrzania wymiennika.
• Grzejniki są ciepłe u góry, a zimne na dole – typowy objaw zamulenia.
• Z odpowietrznika grzejnika wypływa czarna woda.
• Separator lub filtr przecieka, a magnes jest oblepiony grubą warstwą szlamu.
• Pompa obiegowa pracuje głośniej niż wcześniej, a instalacja nagrzewa się wolniej.

Jak to wygląda u nas w praktyce

Przy montażu lub wymianie źródła ciepła w CCS-Instal najpierw oceniamy instalację: materiał grzejników i rur, wiek, objawy zamulenia i wymagania producenta urządzenia. Jeśli trzeba, płuczemy instalację przed podłączeniem nowego kotła lub pompy ciepła, dobieramy separator do średnicy i przepływu, montujemy go na powrocie z zaworami i dostępem do spustu. Przy przeglądzie czyścimy urządzenie, sprawdzamy, co się w nim zebrało, i mówimy klientowi, co z tego wynika dla instalacji. Więcej o zakresie prac na stronie Ogrzewanie.

Najczęstsze pytania

Czy magnes w separatorze usuwa piasek?

Nie. Magnes przyciąga tylko cząstki ferromagnetyczne, głównie magnetyt. Piasek i inne niemagnetyczne zanieczyszczenia zatrzymuje część mechaniczna separatora albo siatka filtra.

Czy można zamontować filtr siatkowy i separator jednocześnie?

Tak, ale trzeba policzyć łączny opór przepływu, zwłaszcza przy pompie ciepła. Często wystarcza jedno urządzenie łączące separację z magnesem, a drobny filtr siatkowy stosuje się tylko na czas rozruchu.

Czy nowa instalacja potrzebuje separatora?

Zwykle tak. Nawet nowa instalacja zawiera resztki montażowe, a stalowe elementy z czasem korodują. Wymagania określa projekt i producent źródła ciepła – wielu z nich zaleca ochronę obiegu.

Jak często czyścić separator magnetyczny?

Standardowo raz w roku przy przeglądzie. Po podłączeniu nowego źródła do starej instalacji pierwsze czyszczenie warto zrobić po kilku tygodniach, bo wtedy zbiera się najwięcej osadu.

Czy separator zastępuje płukanie instalacji?

Nie. Płukanie usuwa nagromadzony osad jednorazowo, a separator zbiera to, co pojawia się w trakcie pracy. Przy mocno zamulonej instalacji samo założenie separatora może oznaczać tygodnie zbierania osadu i ryzyko dla nowego wymiennika.

Powiązane poradniki

• Alarm niskiego przepływu w pompie ciepła – co oznacza?
• Modernizacja kotłowni pod pompę ciepła – lista przygotowań
• Uruchomienie ogrzewania po lecie – 12 kontroli przed sezonem

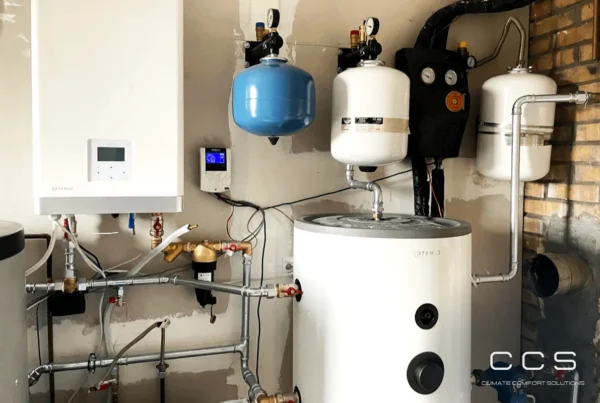

• Naczynie przeponowe w CO – kiedy potrzebna jest kontrola?
• Usługa: montaż i serwis ogrzewania – CCS-Instal

Źródła

• Caleffi – separator zanieczyszczeń z magnesem DIRTMAG, seria 5453 (karta techniczna) – odczyt 10.2026.
• Caleffi – filtr FILTERSTOP, seria 5771 (siatka 160 µm) – odczyt 10.2026.
• Caleffi – urządzenia do separacji zanieczyszczeń i powietrza – odczyt 10.2026.
• Fernox – omówienie normy BS 7593:2019 (filtr, czyszczenie instalacji) – odczyt 10.2026.
