Naczynie przeponowe w CO – kiedy potrzebna jest kontrola?

Naczynie przeponowe w instalacji CO warto skontrolować raz w roku – najlepiej przy przeglądzie przed sezonem grzewczym – oraz zawsze wtedy, gdy ciśnienie mocno skacze między zimną a nagrzaną instalacją, zawór bezpieczeństwa „kapie” albo musisz regularnie dopuszczać wodę. Kontrola polega na sprawdzeniu ciśnienia wstępnego po stronie gazowej przy odciętym i opróżnionym z wody naczyniu, a nie na odczycie manometru kotła.

Jak działa naczynie przeponowe w instalacji CO?

Woda w instalacji grzewczej zwiększa objętość wraz z temperaturą. Przy podgrzaniu z 10°C do ok. 70°C przyrost wynosi ok. 2% objętości zładu, a woda praktycznie się nie spręża – bez miejsca na ten przyrost ciśnienie rosłoby gwałtownie do otwarcia zaworu bezpieczeństwa.

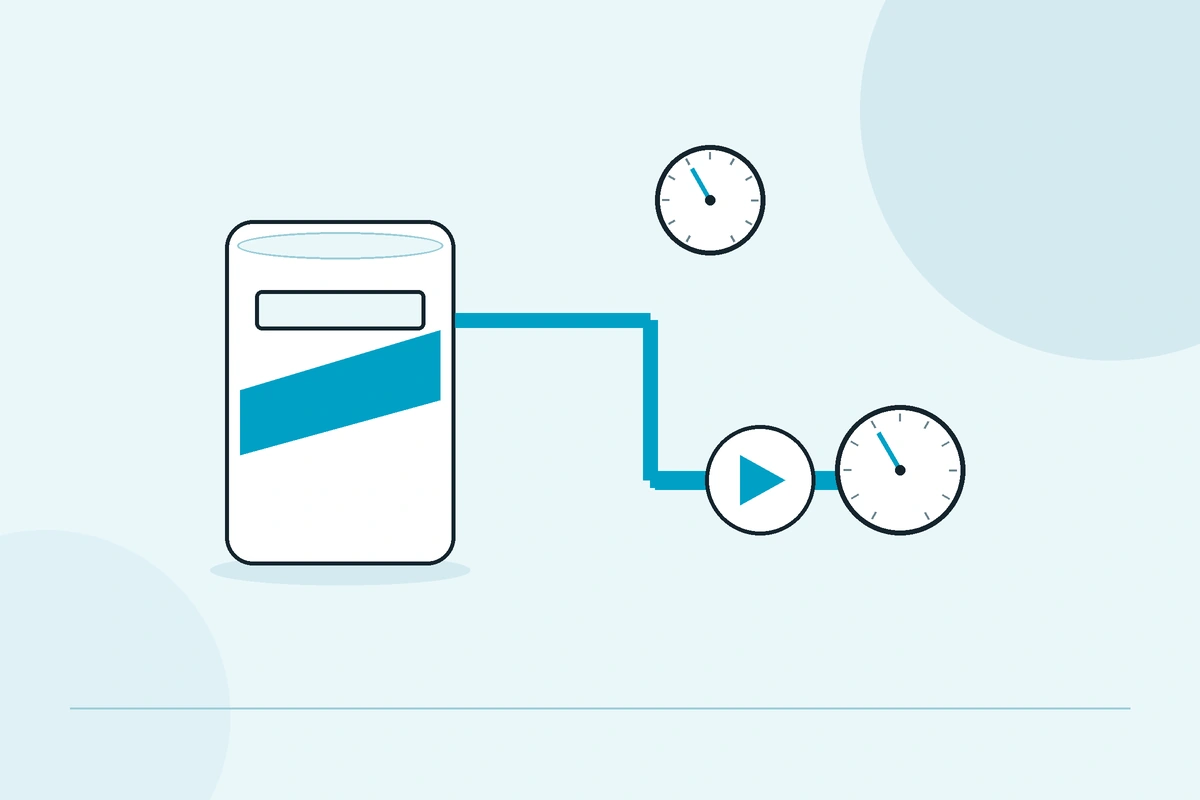

Naczynie przeponowe to stalowy zbiornik podzielony elastyczną membraną na dwie części: wodną, połączoną z instalacją, i gazową, wypełnioną azotem lub powietrzem. Gdy woda się rozszerza, wpływa do naczynia i ściska gaz. Gdy instalacja stygnie, gaz wypycha wodę z powrotem i utrzymuje ciśnienie. W kotłach gazowych wiszących i wielu pompach ciepła naczynie jest wbudowane w obudowę, w kotłowniach z kotłem stojącym zwykle wisi na ścianie obok.

Naczynia do CO (najczęściej czerwone) i do ciepłej wody użytkowej (najczęściej niebieskie lub białe) różnią się materiałem membrany i dopuszczeniami. Kolor nie jest jednak kryterium doboru – liczy się tabliczka znamionowa i przeznaczenie.

Kiedy potrzebna jest kontrola naczynia wzbiorczego?

Poza corocznym przeglądem kontrolę zleć, gdy zauważysz co najmniej jeden z poniższych objawów. Żaden z nich sam nie przesądza o awarii naczynia, ale każdy jest powodem, żeby je sprawdzić w pierwszej kolejności.

• Duża różnica ciśnienia między instalacją zimną a nagrzaną – w typowym domu przyrost do ok. 0,5 bar jest normalny, ponad 1 bar sugeruje problem.
• Zawór bezpieczeństwa (w domach zwykle 3 bar) upuszcza wodę przy każdym mocniejszym grzaniu.
• Po ostygnięciu ciśnienie spada poniżej wartości wyjściowej i kocioł zgłasza błąd niskiego ciśnienia.
• Musisz dopuszczać wodę częściej niż raz, dwa razy na sezon, a nigdzie nie widać wycieku.
• Z zaworka gazowego na naczyniu (wygląda jak wentyl rowerowy, pod plastikowym kapturkiem) wypływa woda.
• Na zbiorniku widać rdzawe zacieki lub korozję, szczególnie przy przyłączu.

Jeśli ciśnienie spada stale, bez skoków przy grzaniu, przyczyną częściej jest nieszczelność – opisujemy to w poradniku Spada ciśnienie w ogrzewaniu – jakie obserwacje przygotować dla serwisu.

Jakie ciśnienie w naczyniu przeponowym, a jakie w instalacji?

To dwie różne wartości i najczęstsze źródło nieporozumień. Ciśnienie wstępne (p₀) to ciśnienie gazu w naczyniu bez wody. Ciśnienie napełniania (p_F) to ciśnienie wody w zimnej, odpowietrzonej instalacji, które pokazuje manometr kotła.

Reflex zaleca dobór ciśnienia wstępnego według wzoru p₀ ≥ H/10 + 0,2 bar, gdzie H to wysokość w metrach od króćca naczynia do najwyższego punktu instalacji, a dla swoich naczyń co najmniej 1 bar. Ciśnienie napełniania powinno być wyższe o ok. 0,3 bar (p_F ≥ p₀ + 0,3 bar przy wodzie ok. 10°C). Dzięki tej różnicy w naczyniu zostaje rezerwa wody, która uzupełnia ubytki po ostygnięciu.

Przykład z katalogu Reflex: najwyższy grzejnik 13 m nad naczyniem daje p₀ = 1,3 + 0,2 = 1,5 bar. W parterowym domu z kotłem w łazience wartość będzie bliższa dolnej granicy.

Jak wygląda prawidłowa kontrola naczynia przeponowego?

Ciśnienia wstępnego nie da się wiarygodnie zmierzyć, przykładając manometr do zaworka przy naczyniu wypełnionym wodą pod ciśnieniem – wynik pokaże wtedy ciśnienie instalacji, a nie gazu. Procedura opisana przez producenta wygląda tak:

1. Odcięcie naczynia od instalacji zaworem kołpakowym (zabezpieczonym przed przypadkowym zamknięciem) lub przygotowanie kotła według instrukcji.
2. Spuszczenie wody z części wodnej naczynia.
3. Pomiar ciśnienia gazu manometrem na zaworze gazowym.
4. Korekta – upuszczenie nadmiaru lub dopompowanie azotu (lub powietrza, jeśli dopuszcza to producent) do wartości wynikającej z obliczeń.
5. Zapisanie nowej wartości p₀ na tabliczce lub w protokole.
6. Ponowne otwarcie naczynia, uzupełnienie wody do ciśnienia napełniania i odpowietrzenie instalacji.
7. Kontrola szczelności zaworu gazowego, oględziny korozji i założenie kapturka.

To praca przy elemencie ciśnieniowym i przy kotle, więc wykonuje ją serwis. Twoja rola to rzetelny dziennik odczytów i dostęp do kotłowni. Przegląd naczynia dobrze połączyć z resztą kontroli z listy Uruchomienie ogrzewania po lecie – 12 kontroli przed sezonem.

Co możesz sprawdzić sam, zanim zadzwonisz?

Prosty dziennik ciśnienia z kilku dni powie serwisantowi więcej niż ogólne „ciśnienie skacze”. Zapisz:

• odczyt manometru rano, po nocy bez grzania lub na najniższej temperaturze,
• odczyt po godzinie intensywnego grzania i temperaturę zasilania z wyświetlacza,
• daty i ilość dopuszczanej wody (przyjmij np. „pół obrotu zaworu przez 10 sekund”),
• czy pod rurką zaworu bezpieczeństwa lub przy lejku spustowym pojawia się woda,
• zdjęcie tabliczki znamionowej naczynia: pojemność, maksymalne ciśnienie, nastawa fabryczna.

Nie naciskaj zaworka gazowego „na próbę”, nie dopompowuj naczynia kompresorem i nie odkręcaj przyłączy. Krótkie naciśnięcie bywa częścią serwisowej oceny membrany, ale przy niewłaściwym ciśnieniu wypuszczasz gaz, którego bez pomiaru nie przywrócisz do właściwej wartości.

Rozbudowa instalacji a pojemność naczynia

Naczynie dobiera się do pojemności wodnej całego zładu, temperatury pracy i wysokości instalacji. W kotłach wiszących wbudowane naczynia mają zwykle kilka do kilkunastu litrów i są liczone na typową instalację grzejnikową. Po dołożeniu ogrzewania podłogowego, bufora albo kolejnych grzejników pojemność zładu rośnie i wbudowane naczynie może przestać wystarczać – wtedy montuje się dodatkowe naczynie zewnętrzne.

Tak samo jest przy modernizacji kotłowni pod pompę ciepła z dużym zbiornikiem – opisujemy to we wpisie Bufor do pompy ciepła – kiedy pomaga, a kiedy jest zbędny. Przy każdej takiej zmianie poproś o przeliczenie naczynia, a nie tylko o „większe na wszelki wypadek” – za duże ciśnienie wstępne lub złe przyłączenie potrafi zniweczyć zapas pojemności.

Kiedy wezwać serwis

• Ciśnienie po nagrzaniu rośnie o ponad 1 bar albo zbliża się do 2,5–3 bar.
• Zawór bezpieczeństwa upuszcza wodę podczas grzania.
• Kocioł regularnie zgłasza błąd niskiego ciśnienia po ostygnięciu.
• Z zaworka gazowego naczynia leci woda lub zbiornik jest skorodowany.
• Po rozbudowie instalacji ciśnienie zaczęło się zachowywać inaczej niż wcześniej.

Częste uzupełnianie wody świeżą, natlenioną wodą przyspiesza też korozję i zamulenie – warto przy okazji ocenić stan zabezpieczeń, o których piszemy w poradniku Filtr siatkowy a separator magnetyczny.

Jak to wygląda u nas w praktyce

Przy przeglądzie ogrzewania w CCS-Instal naczynie przeponowe sprawdzamy jako część całego układu: porównujemy odczyty ciśnienia na zimno i w pracy, mierzymy ciśnienie wstępne przy odciętej i opróżnionej części wodnej, oceniamy membranę, zawór gazowy i przyłącze, a następnie ustawiamy p₀ i ciśnienie napełniania do wysokości Twojej instalacji. Jeśli instalacja była rozbudowywana, przeliczamy pojemność naczynia. Klient dostaje zapis zmierzonych i ustawionych wartości oraz zalecenie – korekta, dodatkowe naczynie albo wymiana. Więcej o zakresie prac znajdziesz na stronie Ogrzewanie.

Najczęstsze pytania

Jak często sprawdzać naczynie przeponowe?

Raz w roku, najlepiej przed sezonem grzewczym, oraz po każdej rozbudowie instalacji. Gaz w naczyniu powoli ucieka przez membranę i zawór, więc nawet sprawne naczynie z czasem traci ciśnienie wstępne.

Czy naczynie przeponowe można dopompować?

Tak, jeśli membrana jest cała – serwis uzupełnia azot lub powietrze do wyliczonej wartości. Musi to zrobić przy odciętym i opróżnionym z wody naczyniu, inaczej pomiar i nastawa będą błędne.

Po czym poznać, że membrana w naczyniu jest pęknięta?

Typowy znak to woda wypływająca z zaworka gazowego oraz bardzo duże skoki ciśnienia przy grzaniu. Przy membranie niewymiennej wymienia się całe naczynie; większe naczynia mają membrany wymienne.

Ile wytrzymuje naczynie przeponowe?

Nie ma jednej liczby – trwałość zależy od temperatury pracy, jakości wody, regularnej kontroli ciśnienia wstępnego i warunków montażu. Naczynie, w którym gaz nie był uzupełniany, pracuje z przeciążoną membraną i zużywa się szybciej.

Czy do CO można założyć naczynie od ciepłej wody?

Nie należy zamieniać naczyń bez sprawdzenia przeznaczenia na tabliczce. Naczynia do CO i do wody użytkowej mają inne dopuszczenia, a parametry (ciśnienie maksymalne, temperatura, pojemność) muszą pasować do konkretnego obiegu.
